2023.04.28(금) 가민 엣지 520 배터리 교체...

2023.04.28(금) 가민 엣지 520 배터리 교체...



2018.09.18(화) 가민 엣지 520 구입하여 대략 5년 정도 잘 사용 했으나...

배터리 사용시간이 좀 짧아진 느낌에 정품 배터리는 아니지만 교체를 하게 됨...

(인터넷 검색으로 교체 방법 알아 보고 대충 따라 해 봄...)

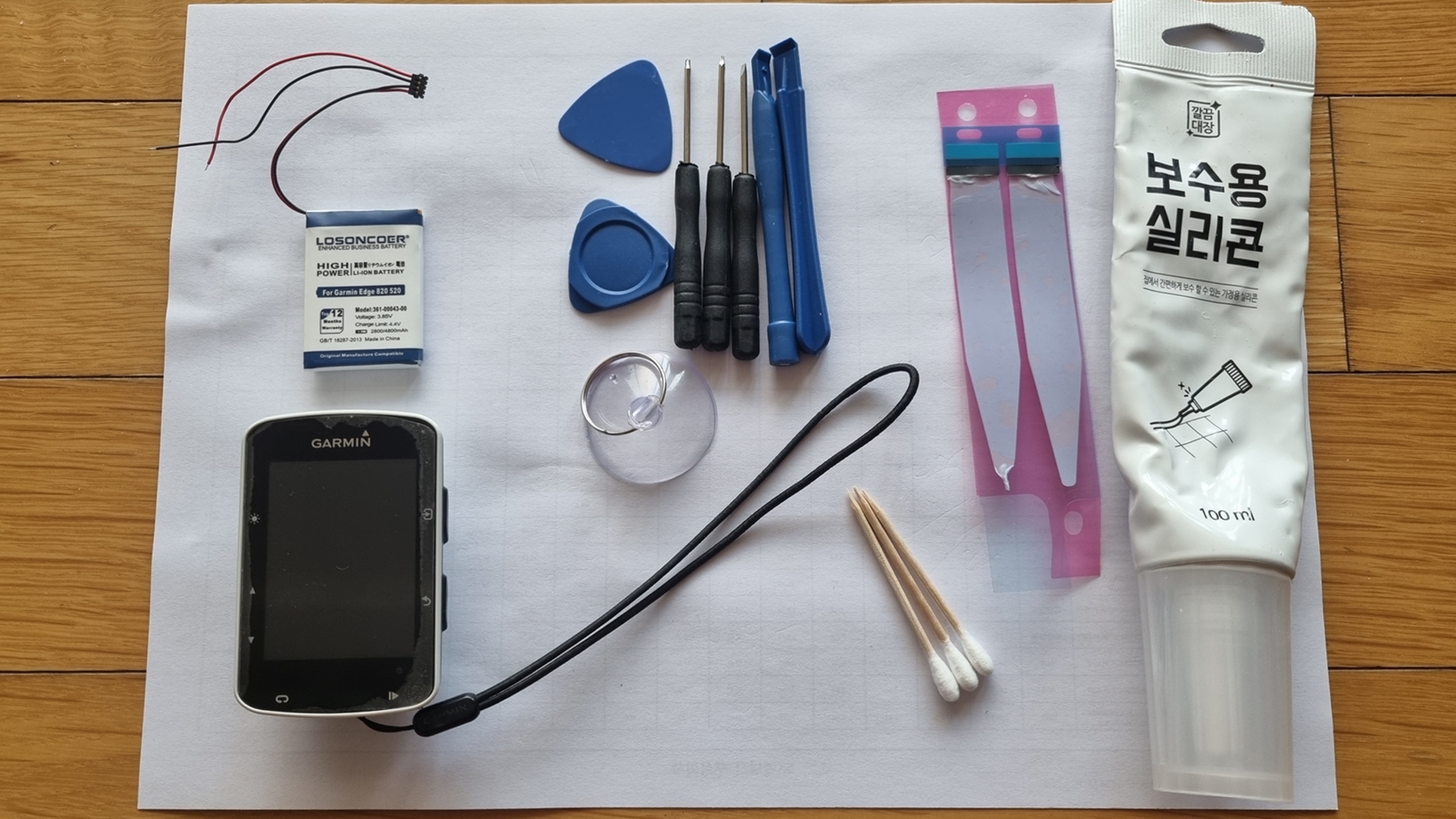

준비물 들...

나중 전면부 떼어낸 거 붙이기 위해 집에서 사용하다 남은 보수용 실리콘 사용하기로...

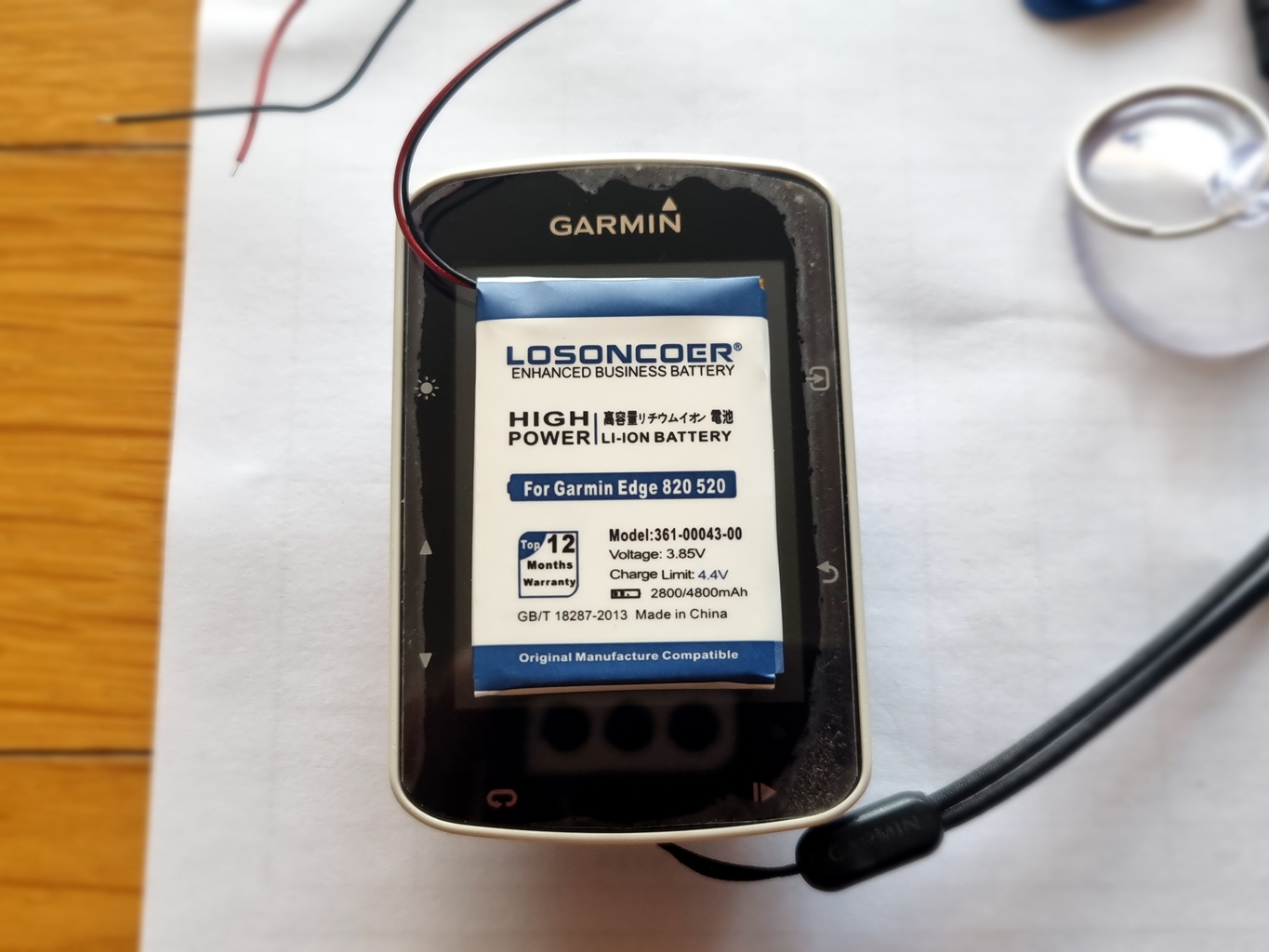

가민과 배터리 크기 비교...

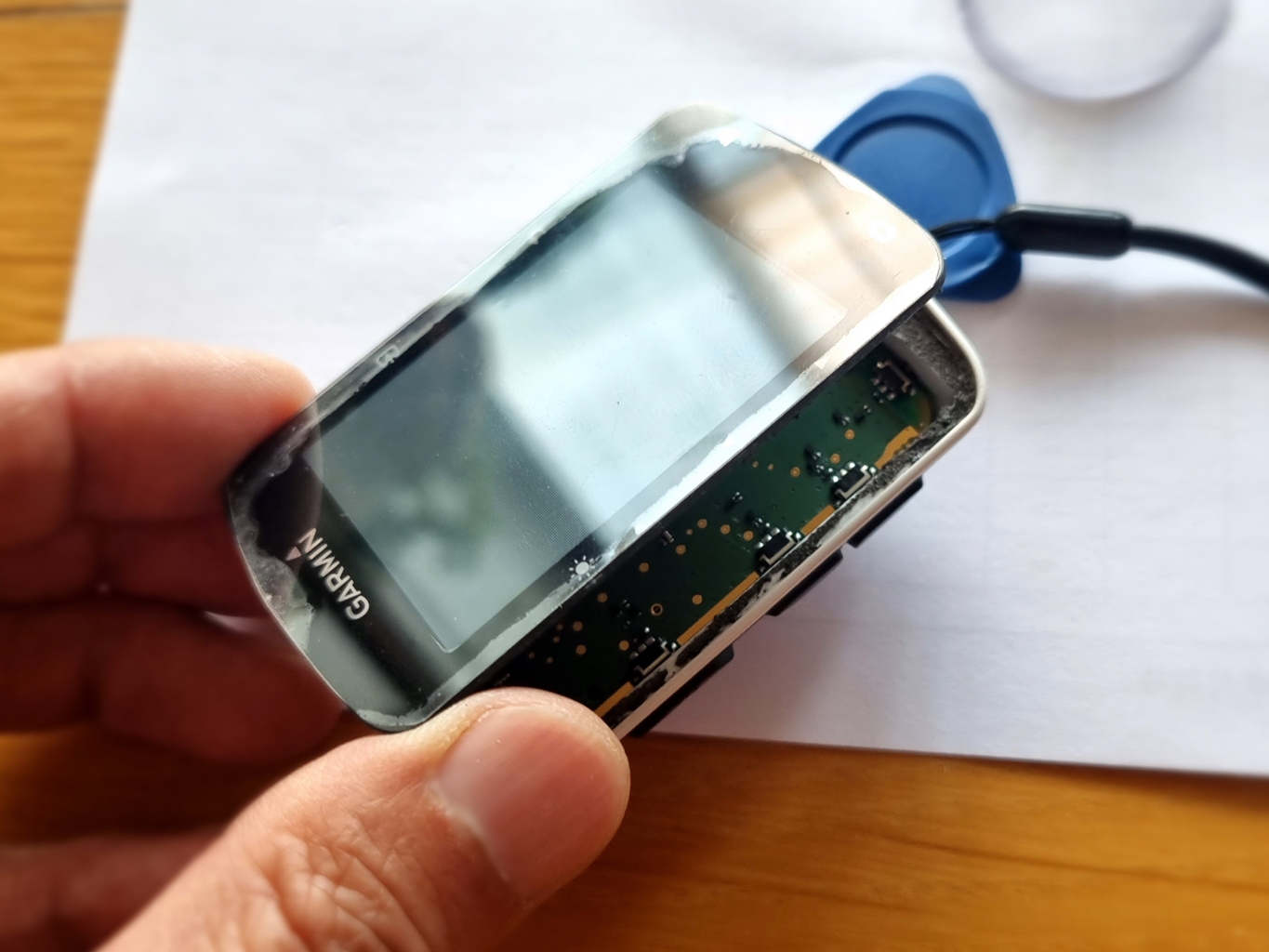

기타 피크 모양 도구 이용 전면부 테두리 살살 돌아가며 분리...

테두리 홈에 도구 꽂고 살짝 기우려 접착면 띄움(잘라 냄)...



교체 후기 검색 시 전면부와 기판 부분 연결 된거 분리하지 말라고(나중에 끼우기 힘들다 함)...

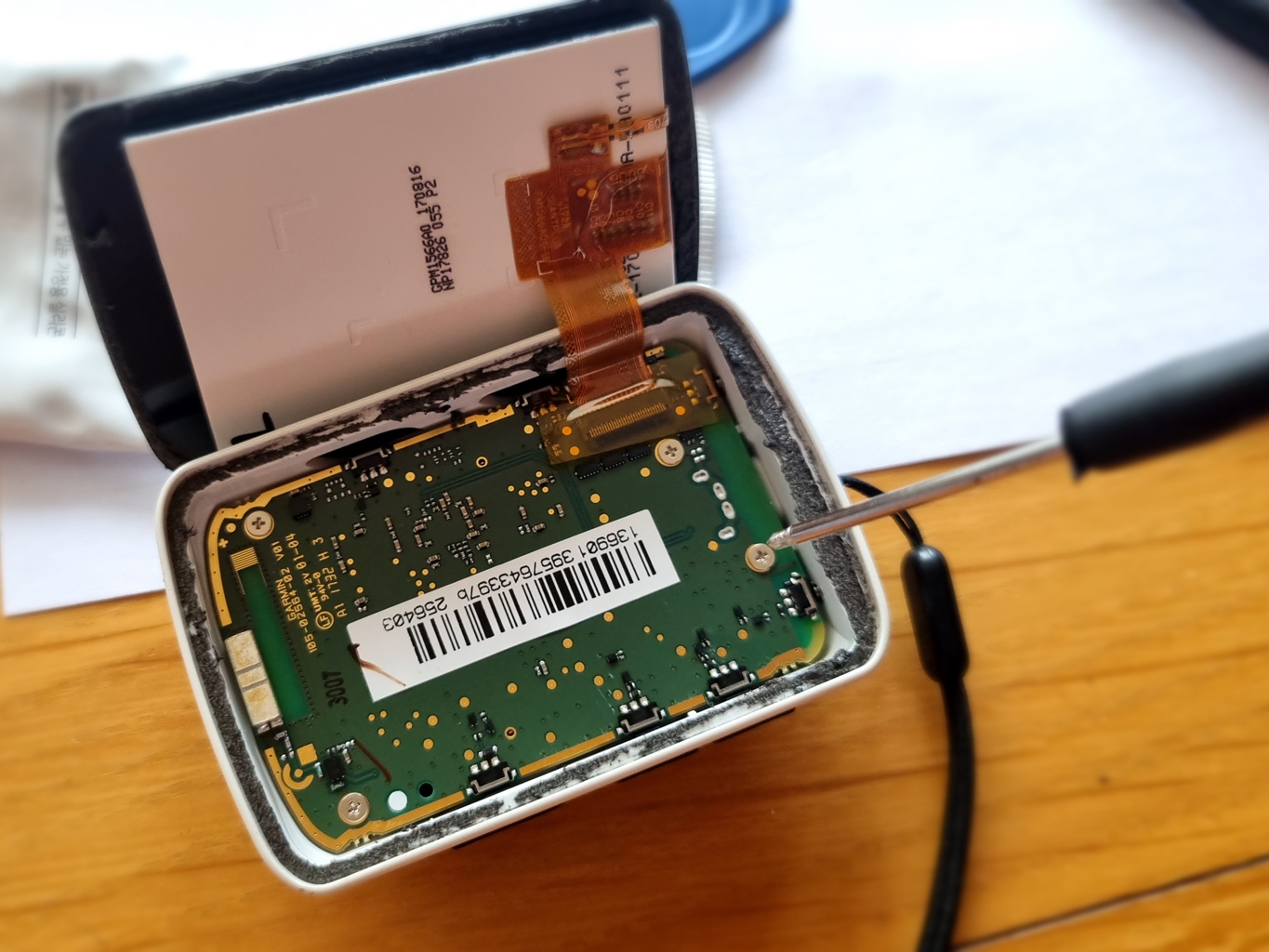

볼트 4개 풀어 기판 분리...

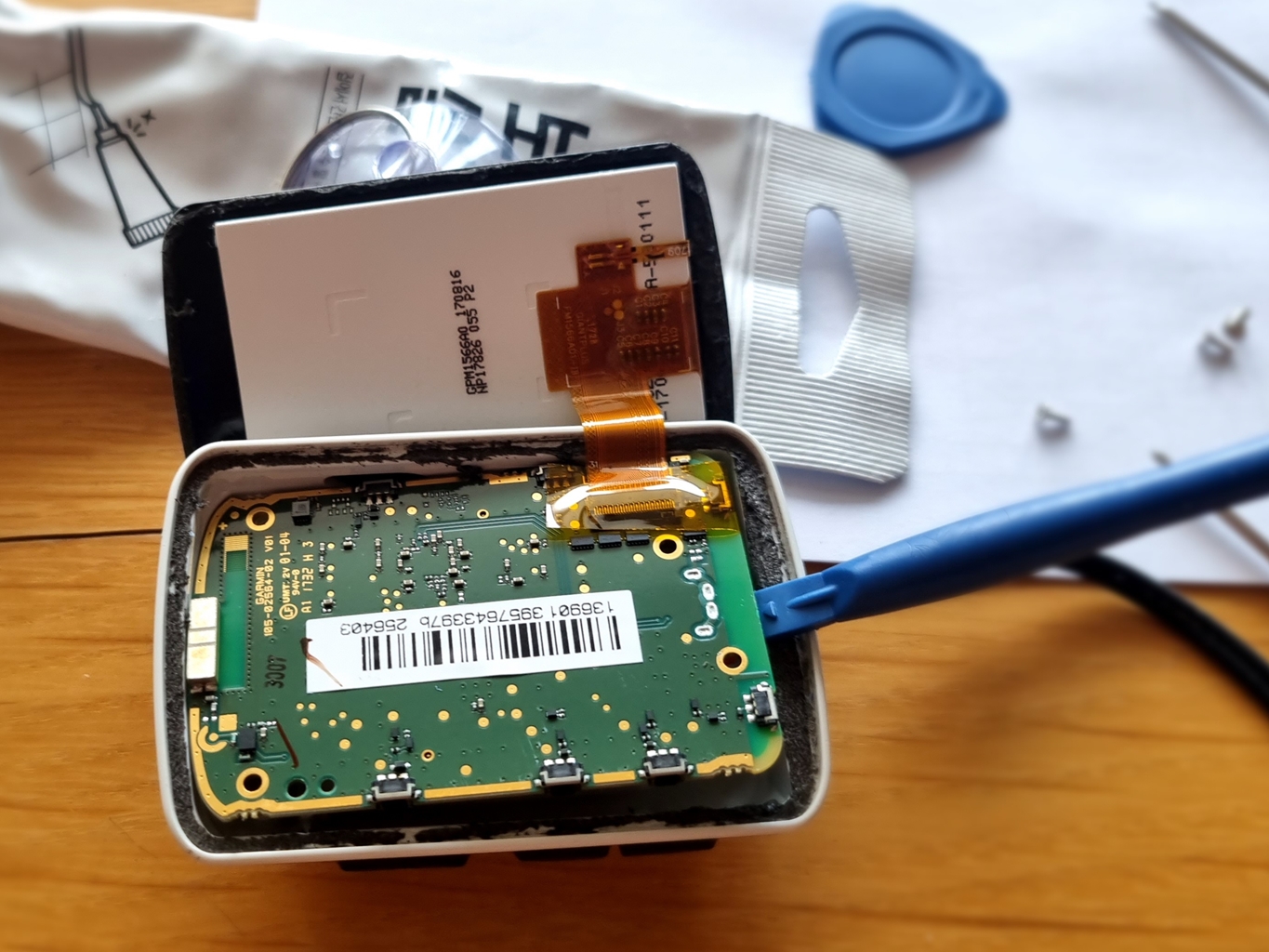

플라스틱 지렛대? 로 홈에 끼워 제끼어 들어 올림...

지렛대 끝부분 휠 정도로 꽉 끼워져 있었음...



조심히 들어 올려 봄...

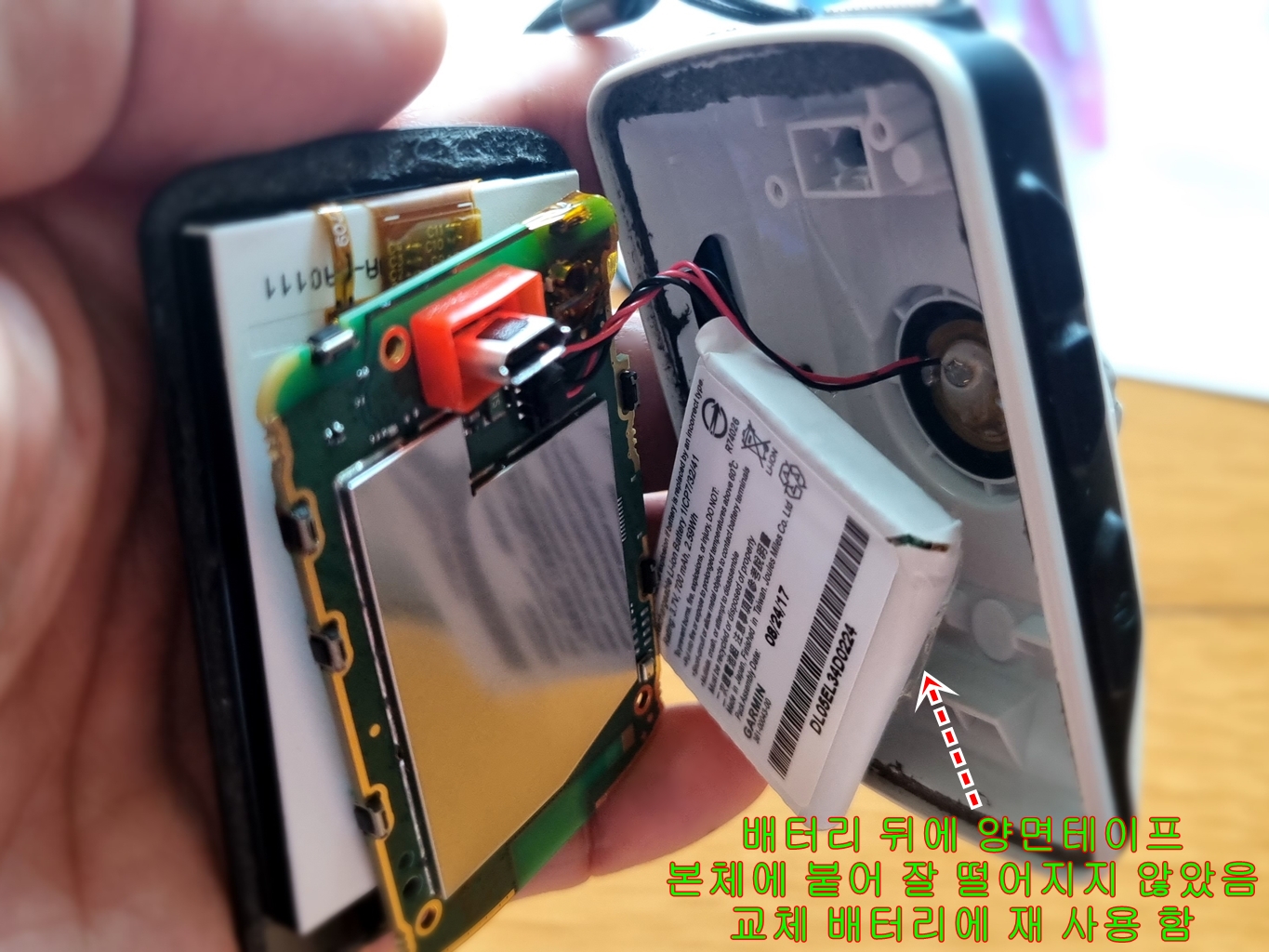

기존 배터리를 본체에서 떼어 내는데 접착력이 좋아 배터리 떼어내는데 많이 애먹음...

배터리에 붙어 있던 양면테이프는 교체 배터리에 재 사용...



기존 배터리 다시 사용해야 될 상항 고려 함...

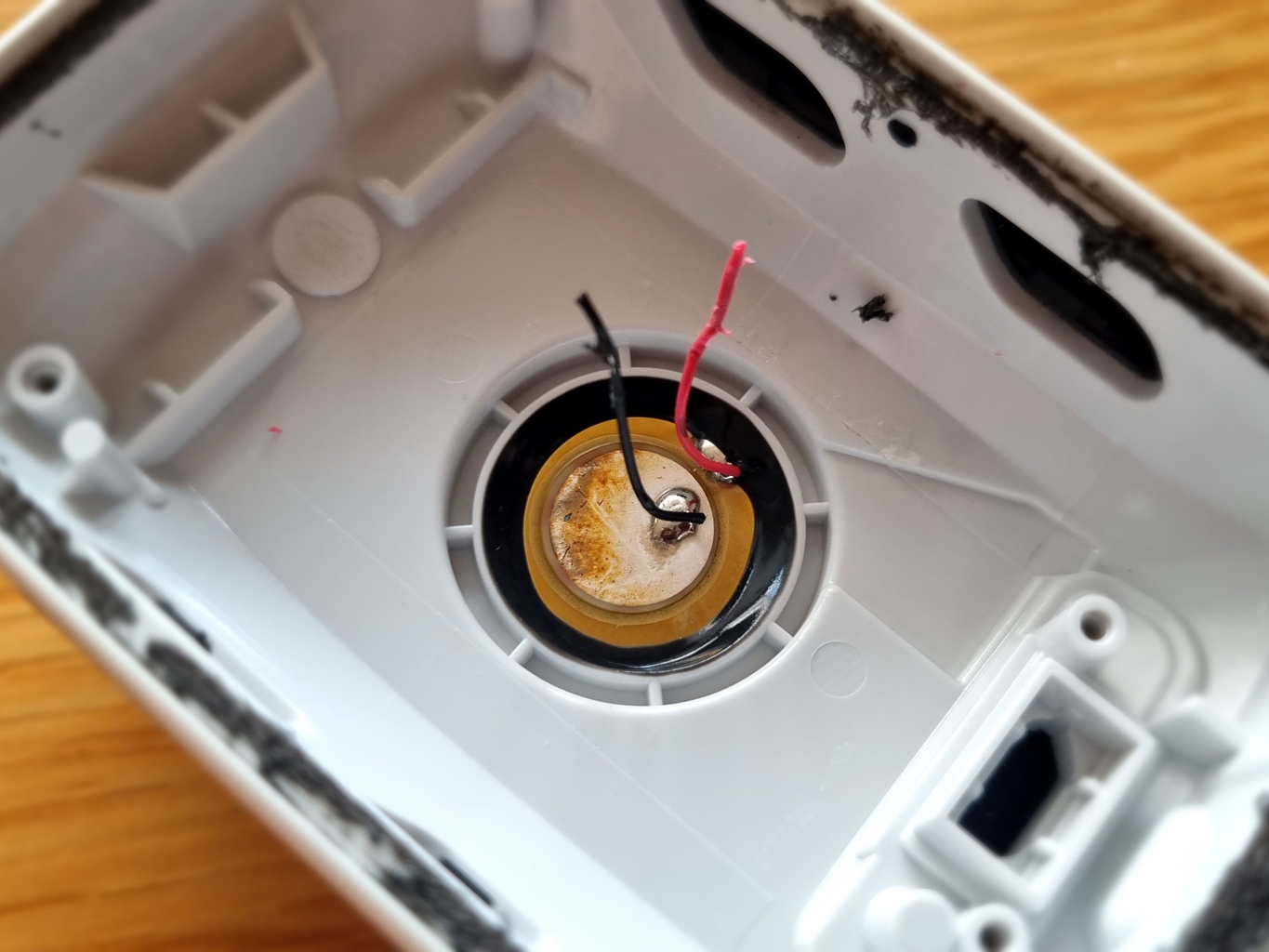

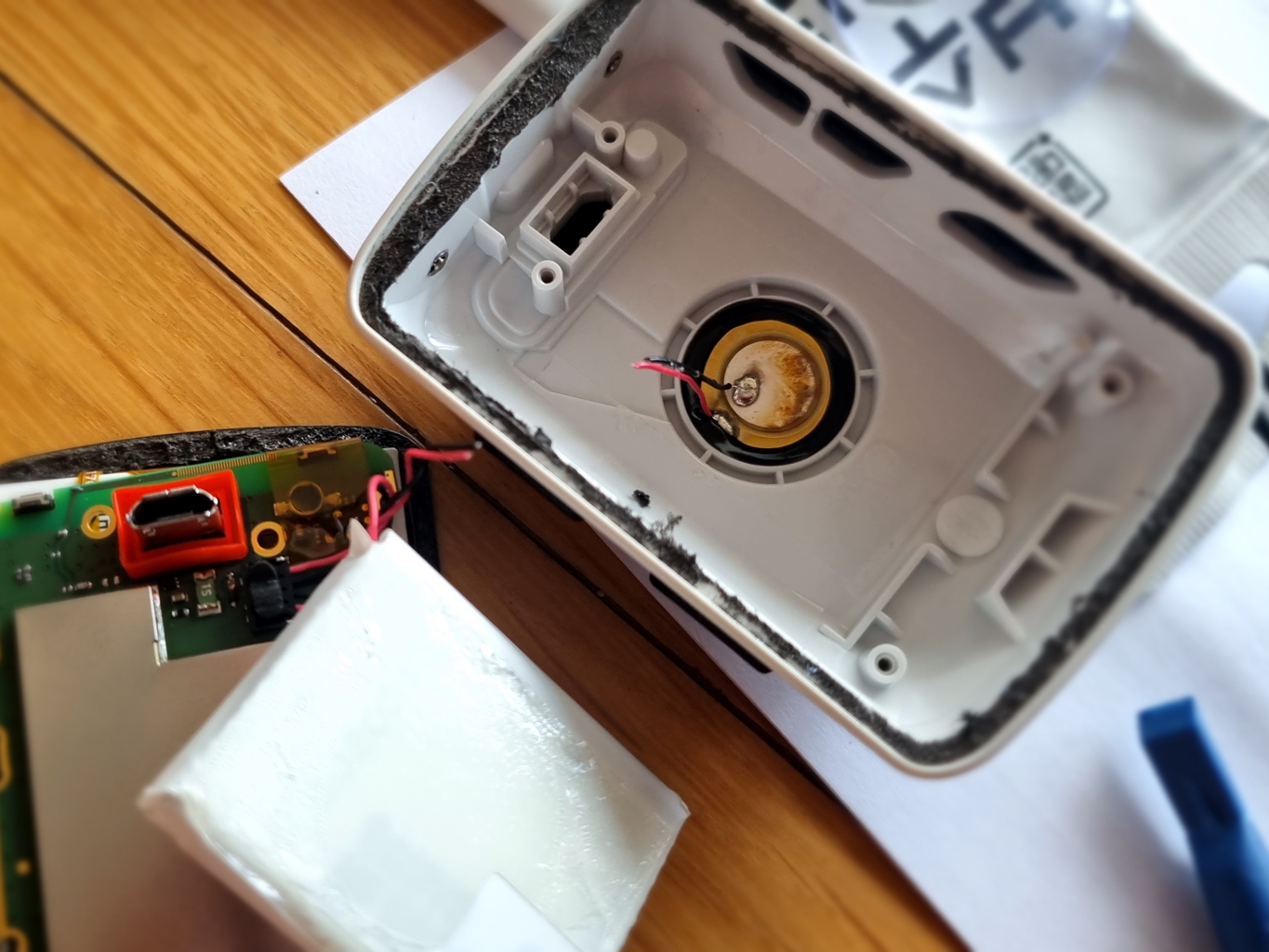

기존 배터리와 본체 스퍼커 연결 선 잘라낼 때 중간 정도에서 절단...

새 배터리와 연결 시 선이 짧아 좀 힘들었음... 남땜 없이 선을 꼬아 연결하려니...

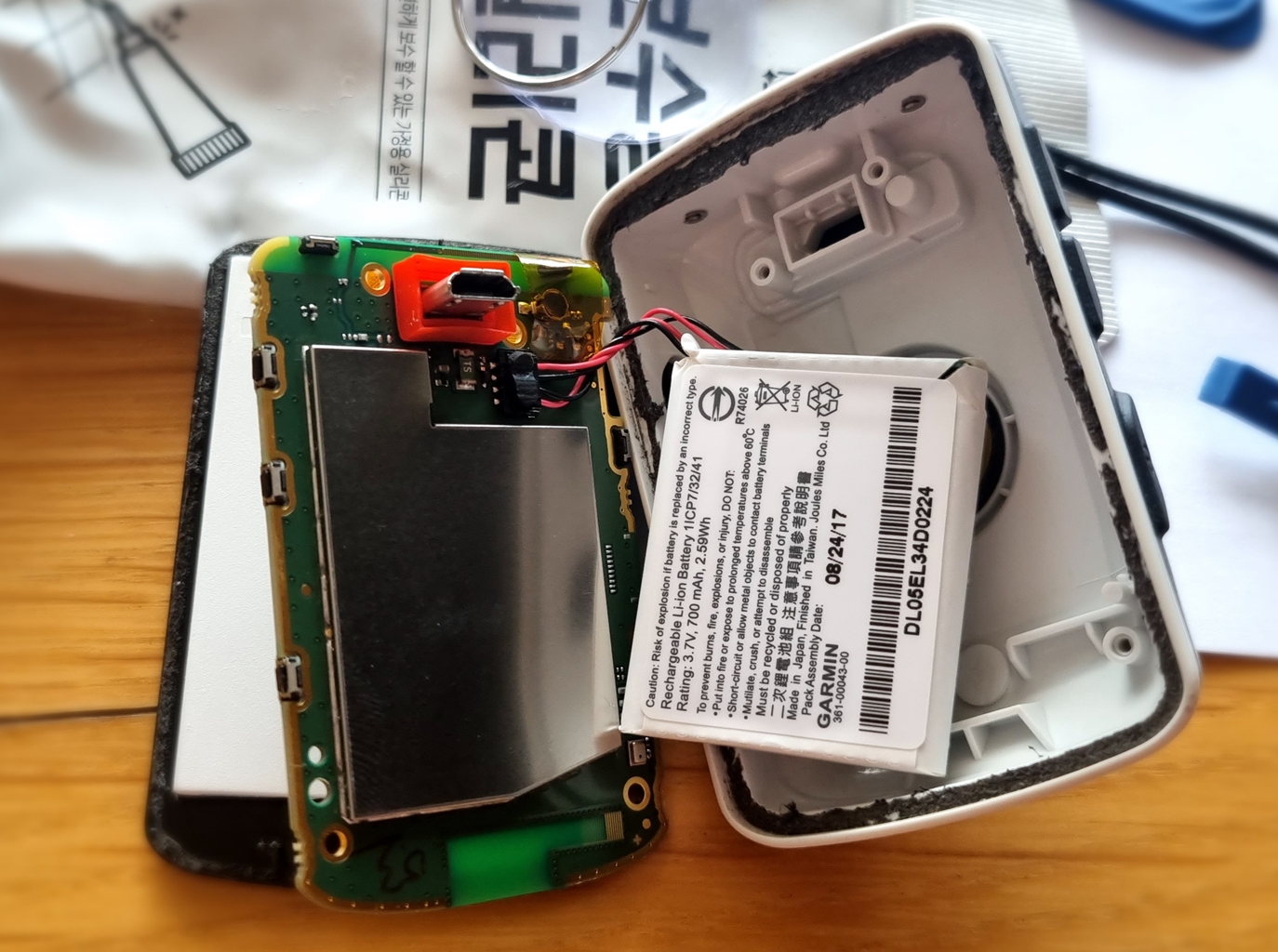

기존 배터리... 제조일자 2017.08.24... 새 배터리 제조일자는 잘 모르겠음...



전선 피복 벗기는데 남땜 부분 끊어질까봐 조심 조심...



사진은 못 찍었는데 선 연결은 선이 짧아 대충 겨우 한두번 꼬았고...

혹시 몰라 실로 전선 꼬은 부분 묶고 쇼트 예방 차원에서 절연테이프 한번 감음...

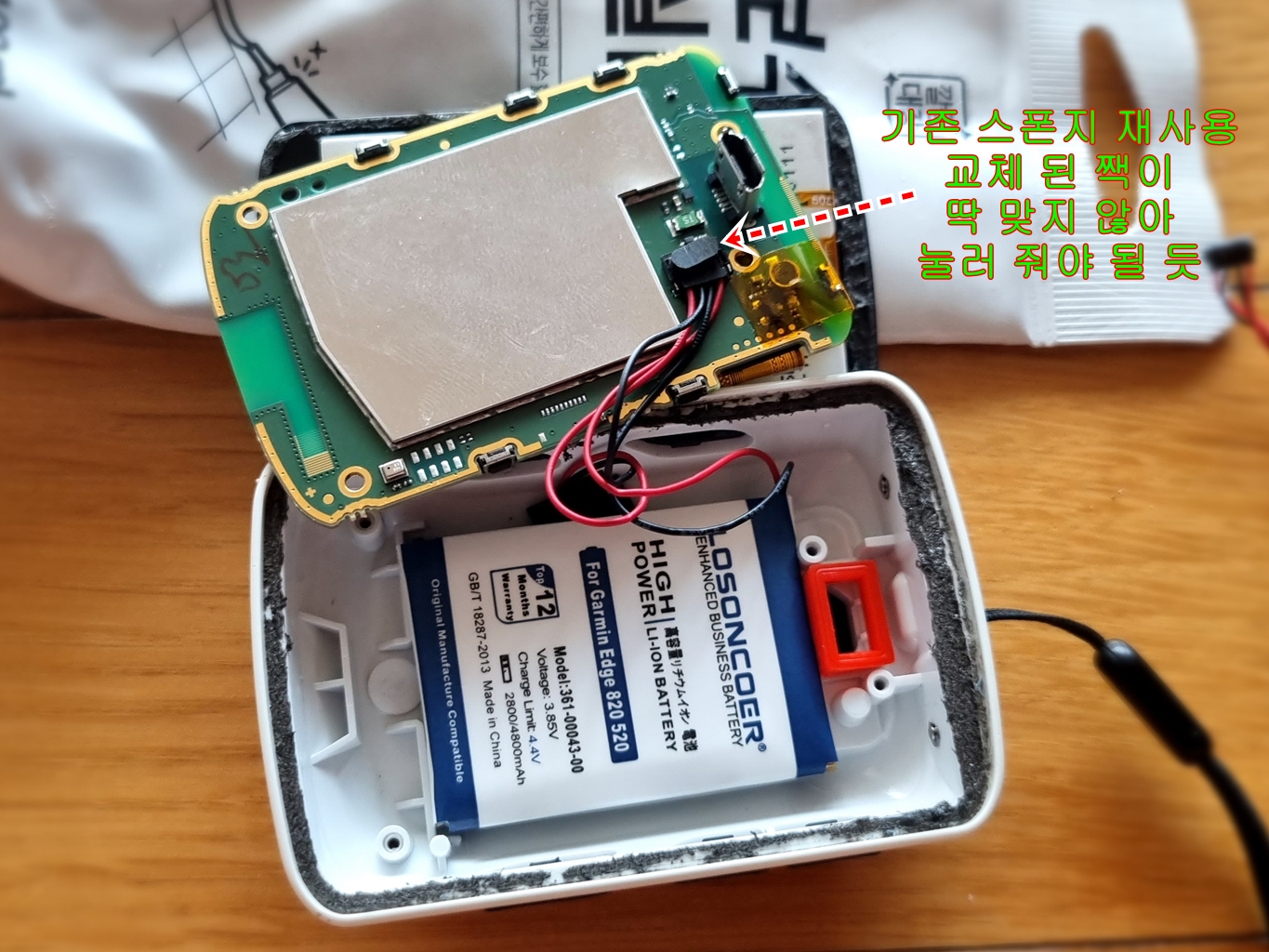

배터터를 기판과 연결하는 짹 부분이 기존거와 달리 잘 결합되지 않음...

짹이 눌려 지도록 기존 스폰지 재 사용 함...

짹은 끼우는 것이 아니고 위쪽에서 아래쪽으로 눌러 테두리 부분에 걸리도록 꼽는 것임...



조립 전 전원 들어오는지 확인하고 조립 함...

조립 순서는 당연 분해 순서와 반대이고...

전면부는 방수가 될지 모르겠지만 면봉 잘라낸 것을 이용 보수용 실리콘 조금씩만 발라 전면부 붙이고 끝냄...

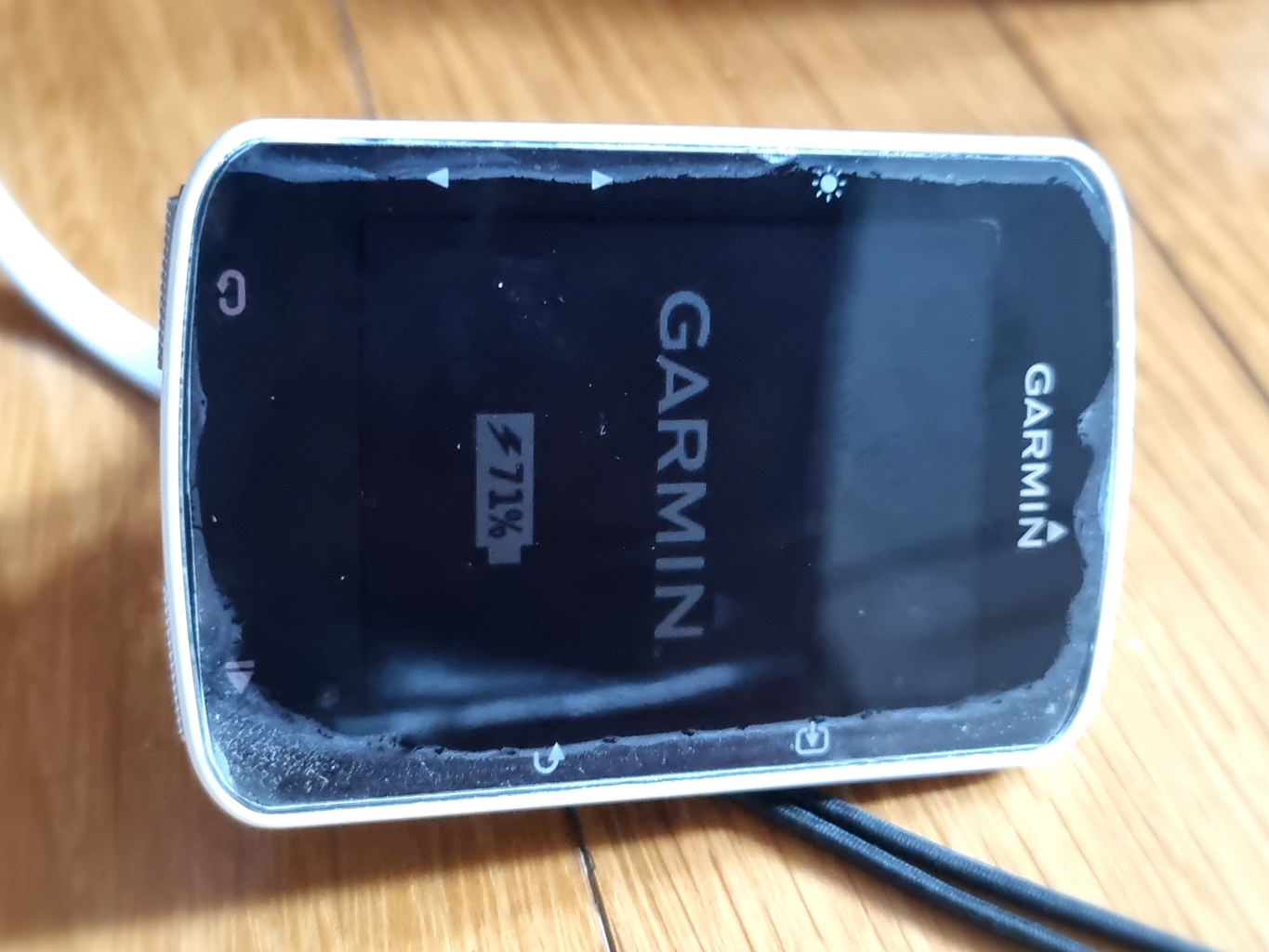

충전하니 잔량 70% 충전돼 있는 상태에서 충전이 됐고, 100%까지 잘 충전 됨...

충전 시간은 기존 정품도 그렇고 얼마 걸리는지 확인을 따로 하지 않아 모르겠음...
